Насос для обратного осмоса в сборе Leader P75

1 517.00 грн






+
-


Описание

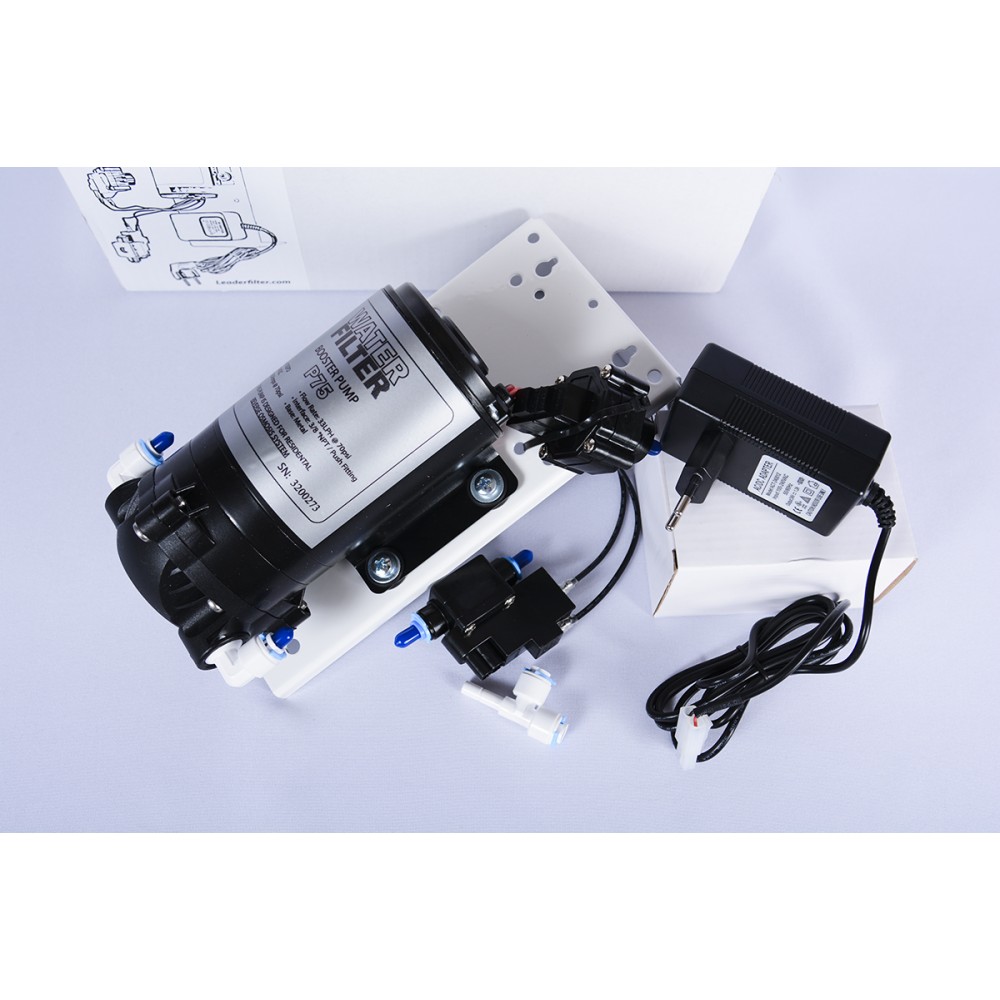

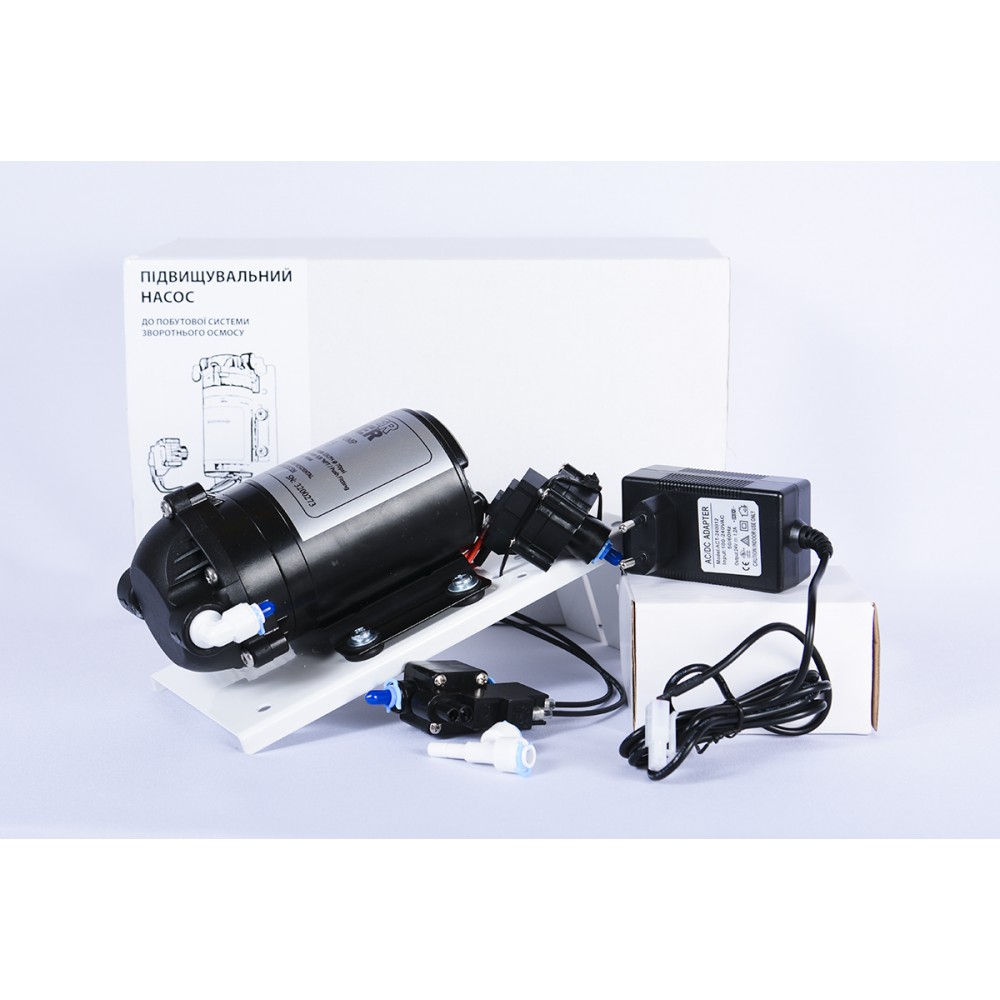

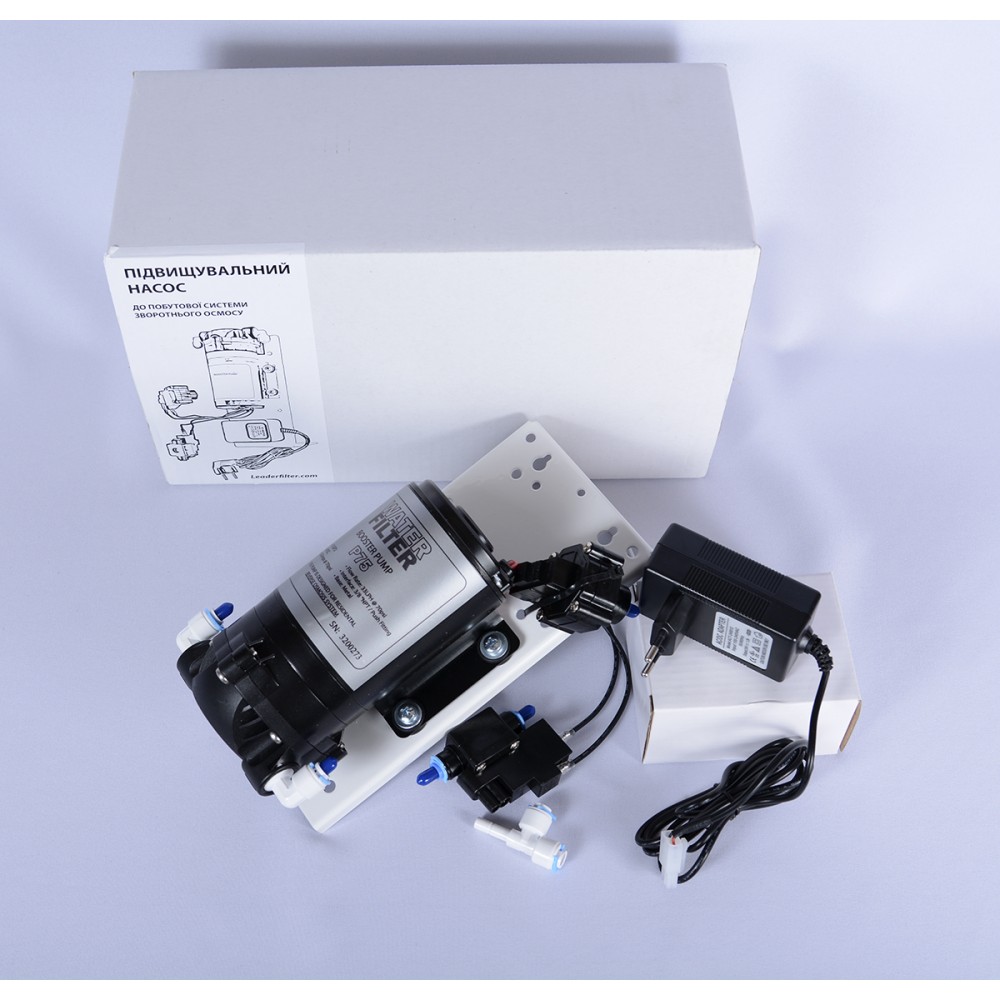

Комплект помпа P75

Повысительный насос – 1 шт.
Угол 3/8” NPT x 1/4” OD – 2шт.
Реле низкого давления – 1 шт.
Реле высокого давления – 1 шт.
Электрический адаптер 240AC/24DC с сетевым кабелем, V220В, 50Гц — 1 шт.
Соединительные провода — 1 комп.
Монтажный кронштейн – 1 шт.
Тройник WA-SBT0404 1/4’’ OD x 1/4’’ STEM x 1/4’’ OD – 1 шт.
Применяется для создания идеального рабочего давления в системах обратного осмоса бытовых фильтрах воды

Производитель оставляет за собой право изменять внешний вид и тип составляющих элементов помпы без ухудшения характеристик в целом.

ИНТРУКЦИЯ ПО УСТАНОВКЕ КОМПЛЕКТА ПОМПЫ

Для установки комплекта помпы Вам понадобятся:

отвёртка крестовая
нож для нарезания трубки
Пластиковая трубка — 1/4’’
Помпа работает от электрической сети 220В через эл. Адаптер 24DC , предусмотрите для этого розетку в месте установки системы фильтрации.

Прочтите инструкцию до конца, после этого приступайте к монтажу.
Система фильтрации должна быть отключена от водовпродной сети.
Комплект помпы устанавливается после фильтров предварительной очистки. Кронштейн насоса имеет два отверстия для крепления к кронштейну системы фильтрации.
Выкрутите два крайних винта из крышки последнего фильтра предварительной очистки (С). Установите насос так, чтобы отверстия на кронштейне насоса совпадали с отверстиями на кронштейне системы фильтрации. Закрепите кронштейн при помощи винтов.
Установите пластиковый тройник (поз.4) на выходе из последнего фильтра предварительной очистки (С).
При помощи пластиковой трубки 1/4’’ соедините тройник (поз. 4) с реле низкого давления (поз. 2) и входом на помпу (направление движения воды указано на насосе стрелкой).
При помощи пластиковой трубки 1/4’’ соедините выход из помпы и вход четырехходового клапана (поз. 5). Вход на клапане обозначен надписью – IN.
Установите реле высокого давления (поз. 3) на линии очищенной воды между четырёхходовым клапаном и накопительным баком (поз.6). Направление движения воды через реле не имеет значения.
Проверьте все соединения на герметичность, трубку в фитинги вставляйте до упора.
Включите помпу в розетку, откройте кран подачи воды на систему фильтрации, откройте кран на накопительном баке.
Убедитесь в отсутствии протечек при работающей помпе.
СХЕМА ПОДКЛЮЧЕНИЯ ПОМПЫ К БЫТОВОЙ СИСТЕМЕ ФИЛЬТРОВ

Помпа.
Реле низкого давления.
Реле высокого давления
Тройник
Четырехходовый клапан
Накопительный бак.

Детали

СТРАНА ПРОИЗВОДИТЕЛЬ

Производитель

Leader Standart

Напряжение

24v

Вид

на кронштейне
